等離子表面處理設備的電極板不對稱可以實現等離子刻蝕嗎？
文章導讀：實現材料和產品表面的等離子刻蝕，是等離子表面處理設備可實現的其中一項作用，可以通過對電極的結構、面積、饋入方式調整，來滿足具體的刻蝕要求，在等離子表面處理設備的電極板不對稱的情況下，該如何實現等離子刻蝕？往下看。
實現材料和產品表面的等離子刻蝕，是等離子表面處理設備可實現的其中一項作用，可以通過對電極的結構、面積、饋入方式調整，來滿足具體的刻蝕要求，在等離子表面處理設備的電極板不對稱的情況下，該如何實現等離子刻蝕？

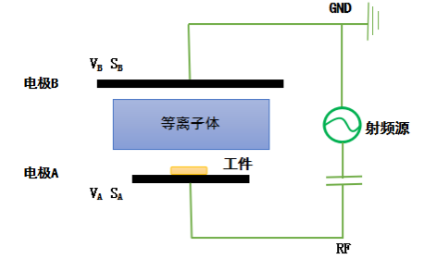

等離子表面處理設備進行刻蝕處理，在半導體行業內較為多見，通入的氣體一般為特殊的工藝氣體，可產生具有腐蝕性的等離子體基團，從而與硅晶圓或其他相關產品未經掩膜遮擋的表面進行反應，將所需要的線路刻蝕出來，在這個過程中就需要注意控制離子能量的電極壓降的定標。下圖為等離子表面處理設備陰極和陽極電極板面積不對稱時的放電示意圖。

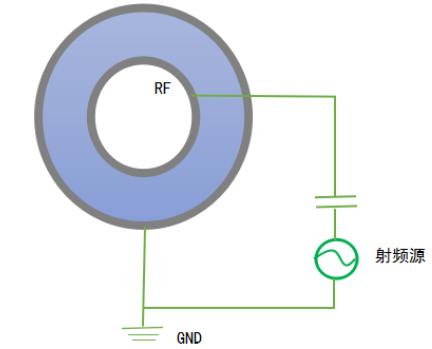

其電極的壓降和表面積之間的關系為VA/VB=（SB/SA）α，而指數α在假定的理想狀態的范圍基本為1.0至2.5之間，因此這一數值可以作為參考，但作為依據還是有所欠缺，而在圓形電容耦合高頻放電過程中，指數α也可視為在上述范圍之內。下圖為等離子表面處理設備的圓柱形容性RF放電電極板電壓的示意圖。

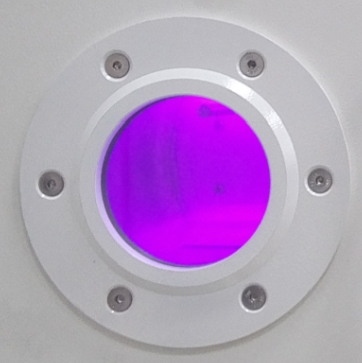

用以工業應用的圓柱形容性耦合射頻等離子表面處理設備，其反應腔體往往采用的是圓柱形的石英玻璃，通過在玻璃外包裹一層銅質電極，可以用來處理對均勻性要求不是很高的產品，比如小尺寸的晶圓。圓柱形容性耦合射頻等離子表面處理設備的放電狀態如下圖所示。

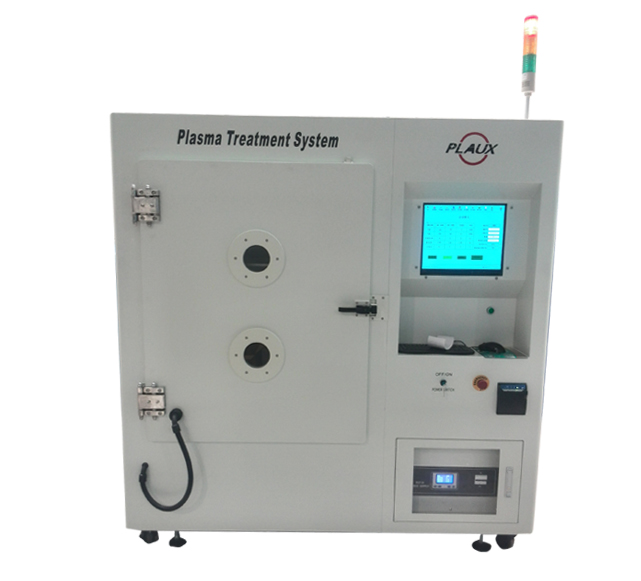

普樂斯從2011年開始涉足半導體行業至今已有9年，專注研制等離子清洗機，等離子體清洗機，等離子清洗設備，常壓大氣和低壓真空型低溫等離子表面處理機，在光刻膠去除、打線即W/B前清洗和塑封即Molding前活化等工藝方面積累了較為豐富的等離子表面處理經驗，合作客戶接近20家，我們正努力成為半導體封裝領域的等離子表面處理工藝解決方案服務商。是行業內值得信賴的等離子清洗機廠家。等離子表面處理過的樣品包括：硅晶圓、玻璃基板、陶瓷基板、IC載板、銅引線框架等。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
