等離子刻蝕機百科
文章導讀：等離子刻蝕機（Plasma Etching Machine）是半導體制造、微納加工等領域的關鍵設備，用于通過等離子體化學反應和物理轟擊，將掩膜圖形精確轉移到晶圓（硅片）或其他襯底材料表面，實現納米級尺寸的圖形刻蝕。

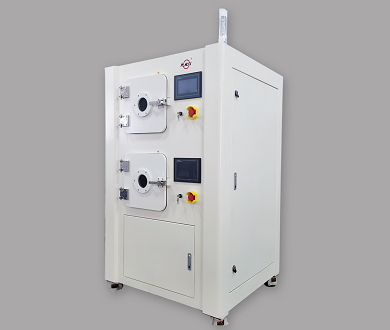

一、定義與核心原理
等離子刻蝕機（Plasma Etching Machine）是半導體制造、微納加工等領域的關鍵設備，用于通過等離子體化學反應和物理轟擊，將掩膜圖形精確轉移到晶圓（硅片）或其他襯底材料表面，實現納米級尺寸的圖形刻蝕。其核心原理是：
等離子體產生：通過射頻（RF）、微波或電感耦合（ICP）等電源，使反應氣體（如 CF?、Cl?、O?等）電離，形成包含離子、電子、自由基的等離子體。
刻蝕過程：
化學刻蝕：活性自由基與材料表面發生化學反應，生成易揮發產物（如 Si + 4F → SiF?↑）。
物理刻蝕：高能離子（如 Ar?）在電場作用下轟擊材料表面，通過濺射效應去除原子層。
混合刻蝕：兩者結合，兼顧刻蝕速率與圖形精度。

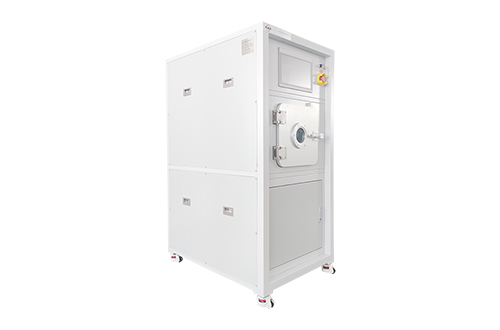

二、分類與特點
根據等離子體產生方式、刻蝕機制及應用場景，等離子刻蝕機可分為以下類型：1. 按刻蝕機制
干法刻蝕優勢：刻蝕精度高（可達納米級）、污染少、適合復雜圖形，是半導體主流工藝。
應用：芯片制造中的介質層（SiO?）、金屬層（Al、Cu）、半導體層（Si、GaAs）刻蝕。
濕法刻蝕（非等離子體工藝，僅作對比）
原理：用化學溶液腐蝕材料，成本低但精度差（微米級），適用于簡單圖形（如分立器件）。
2. 按應用領域
半導體制造：刻蝕晶體管、互連結構、TSV（硅通孔）等。MEMS（微機電系統）：刻蝕加速度計、陀螺儀的硅結構。
光電子：刻蝕光波導、VCSEL（垂直腔面發射激光器）陣列。
柔性電子：刻蝕柔性襯底（如 PI、PET）上的電極圖案。
三、關鍵技術參數與性能指標
1. 刻蝕速率：?jiǎn)挝粫r(shí)間內材料去除厚度（如 nm/min），受氣體流量、功率、壓力等因素影響。2. 刻蝕均勻性：晶圓表面刻蝕厚度的一致性（誤差＜5% 為優），影響芯片良率。
3. 刻蝕選擇性：目標材料與掩膜材料的刻蝕速率比（如 SiO?刻蝕時對 Si 的選擇性＞20:1），避免損傷底層材料。
4. 線寬偏差（CD Uniformity）：刻蝕后圖形尺寸與設計值的偏差（先進制程要求＜3%）。
5. 等離子體損傷：高能離子對器件表面的物理 / 化學損傷（如界面態密度增加），需通過低能量離子工藝（如脈沖等離子體）抑制。

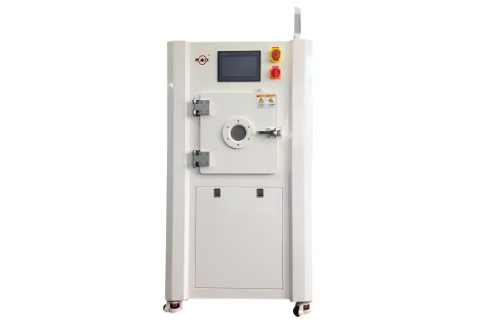

四、核心部件與工作流程
1. 核心部件
反應腔室：采用石英或鋁材質，需耐腐蝕性氣體（如 NF?）和高溫。射頻電源：提供能量激發等離子體，先進設備支持多頻電源（如低頻 + 高頻組合）。
氣體供應系統：精確控制反應氣體（如 CF?、CHF?、HBr）和吹掃氣體（N?、Ar）的流量與比例。
真空系統：維持腔室低氣壓（1–100Pa），確保等離子體穩定存在。
溫控系統：控制晶圓溫度（如–100℃~200℃），調節化學反應速率與離子轟擊能量。
2. 典型工作流程
1. 晶圓裝載：通過機械手將涂覆光刻膠的晶圓送入腔室。2. 等離子體激發：通入反應氣體，開啟射頻電源產生等離子體。
3. 刻蝕過程：
化學刻蝕：自由基與材料反應生成揮發性產物（如 Si 刻蝕生成 SiF?）。
物理刻蝕：離子轟擊去除材料，形成垂直側壁。
4. 刻蝕終點檢測：通過光發射光譜（OES）實時監測，刻穿目標層時自動停止。
5. 晶圓卸載與清洗：去除殘留光刻膠（如用 O?等離子體灰化），進入下一工序。
五、技術趨勢
原子級刻蝕（ALE）：通過自限制反應實現單原子層精度，解決傳統刻蝕的離子損傷問題。三維刻蝕（3D Etching）：應對 3D NAND（堆疊層數＞500 層）和 3D IC 的復雜結構刻蝕需求。
無掩膜刻蝕：結合電子束直寫與刻蝕，用于小批量定制化芯片（如 ASIC 原型）。
綠色工藝：開發無氟氣體（如 HBr、Cl?）刻蝕技術，減少溫室氣體排放（CF?的全球變暖潛能值是 CO?的 6500 倍）。
總結：等離子刻蝕機是半導體產業鏈的 “心臟設備”，其技術水平直接決定芯片制程的先進性。隨著摩爾定律逼近物理極限，刻蝕技術正從 “圖形轉移工具” 演變?yōu)?“原子級材料工程平臺”，推動半導體產業向三維集成、異構計算等新范式突破。
