等離子清洗機是如何應用到METAL MESH金屬網格的壓印蝕刻上面的？
文章導讀：等離子技術在METAL MESH金屬網格上進行的壓印蝕刻是怎樣一種工藝？制作納米壓印模具要先通過光學或等離子光刻得到METAL MESH的圖案模版。壓印模具材料的化學前體在模版中固化，聚合成型后從模版中脫離，便得到了所要求的模具。
等離子技術在METAL MESH金屬網格上進行的壓印蝕刻是怎樣一種工藝？
之所以出現這個方案，是人們希望能夠利用其它成本更低、儲量更豐富的金屬材料，替代成本較高、產能和供應量有限的稀土金屬來制作透明導電產品，并實際應用在光電顯示產品上。在許多的稀土資源被探查出后，人們意識到稀土不見得只有原來預計的儲量那么小。
而METAL MESH金屬網格替代方案的加工成本，也不見得比現在的稀土材料加工成本低，但作為一種被提出的可操作的實用技術，METAL MESH金屬網格透明導電膜層加工工藝仍被光電行業從業人員深入研究，以期能充分利用它的優勢，在不同的場景中，分別應用在不同領域的產品上。
在目前的電容觸摸屏技術突破路徑不多的情況下，處于國際光電制造中心的中（含臺灣）、日、韓三方，都在積極進行METAL MESH金屬網格相關的工藝研究與開發。其中走在比較前的有三星、LG、日本富士、TPK、界面、洋化、歐菲光等企業。
①金屬合金類金屬網格，有銅合金、鉻合金、錫鋅合金、銀合金、金合金、鉬鋁鉬組合合金等；
②金屬化合物金屬網格，有氧化鋅、湨化銀等；
③納米金屬材料類金屬網格，有納米銀絲、碳納米管、石墨烯、納米金屬氧化物等。
2、按圖形分的話，可以分成
①等分矩陣形金屬網格；
②紊亂平鋪形金屬網格。
等離子壓印蝕刻加工技術具有快速、廉價的優點，而且它還不需要苛刻的無塵車間，甚至不需要絕對平整的表面，具有作業方法靈活多變的特點。
與等離子壓印蝕刻相關的工藝技術，在一些半導體器件和光學器件領域，都有應用，是比較通用和成熟的技術系統，所涉及的設備、材料，市場都有比較充分的供應。
另外，在襯底上可以先鍍上一薄層鈦層然后再鍍金，以增加粘連。硫醇與金發生反應，形成自組裝單分子層SAM。印后有兩種工藝對其處理。一種是采用濕法刻蝕，如在氫化物溶液中，氫化物的離子促使未被SAM層覆蓋的金溶解，而由于SAM能有效地阻擋氫化物的離子，被SAM覆蓋的金被保留，從而將單分子層的圖案轉移到金上。還可以進一步以金為掩模，對未被金覆蓋的地方進行刻蝕，再次實現圖案轉移，另一種是在金膜上通過自組裝單層的硫醇分子來鏈接某些有機分子，實現自組裝。
而用METAL MESH金屬網格工藝來制作電容觸摸屏透明導電膜的微米壓印模板形貌是：高度5~10微米，周期也是20~50微米，寬度是1-3微米，對于納米光刻技術來說，制作起來完全沒有難度?！?br /> 觸摸屏工廠所需要做的，只需把你的設計圖樣發給納米光刻加工企業，然后提出你的模版形貌特征，加工企業就可以制作出精美的阻蝕油墨蝕刻圖案壓印模版交付給你使用了。而本文所說的等離子加工工藝，本身也是借鑒復制了納米光刻技術的流程和工藝。
METAL MESH金屬網格工藝設計圖樣時，因為金屬材料的導電率比較高，形成的線路電阻可以做到較低，一般會同時把sensor圖案和外圍連接電路設計在同一層圖層，方便生產加工時一次性加工出來。
組成金屬網格的微米線路方式，一般附著力較弱的金屬層會盡量在容許寬度內填充滿線路，做到最大的圖形面積，這個時候就需要在導電圖形面積、產品透過率、光線干涉條紋上做出平衡。
如果是附著較強的導電漿料，則可以采用能消除干涉條紋的紊亂型微米線路。但是導電漿料的導電率相對較低，為了保證足夠低的電阻，就得在圖案密度和產品霧度上做出平衡。
在目前METAL MESH金屬網格工藝設計圖樣設計中，微米線路布線方式，在光學上決定了最終產品的光學干涉條紋以及霧度。
一、METAL MESH金屬網格工藝的產生背景
之所以利用METAL MESH金屬網格工藝制作透明導電膜層，替代電容觸摸屏或其它光電產品導電膜層，起初的原因是基于行業對稀土金屬供應量有限的情況，在意識到這一問題后由美、日、韓光電行業的研究人員所提出來。之所以出現這個方案，是人們希望能夠利用其它成本更低、儲量更豐富的金屬材料，替代成本較高、產能和供應量有限的稀土金屬來制作透明導電產品，并實際應用在光電顯示產品上。在許多的稀土資源被探查出后，人們意識到稀土不見得只有原來預計的儲量那么小。
而METAL MESH金屬網格替代方案的加工成本，也不見得比現在的稀土材料加工成本低，但作為一種被提出的可操作的實用技術，METAL MESH金屬網格透明導電膜層加工工藝仍被光電行業從業人員深入研究，以期能充分利用它的優勢，在不同的場景中，分別應用在不同領域的產品上。
二、對于METAL MESH的行業簡單介紹
如果大家對METAL MESH不那么了解，就生活中尋常的，大家可接觸到、感知到的方式來說，蘋果iPhone 5以后的手機所用的In-Cell觸摸顯示屏，就是一種利用METAL MESH金屬化合物網格工藝，來實現電容觸摸功能的觸摸顯示屏。在目前的電容觸摸屏技術突破路徑不多的情況下，處于國際光電制造中心的中（含臺灣）、日、韓三方，都在積極進行METAL MESH金屬網格相關的工藝研究與開發。其中走在比較前的有三星、LG、日本富士、TPK、界面、洋化、歐菲光等企業。
三、METAL MESH金屬網格的分類
我們可以將METAL MESH金屬網格進行分類的方式，來更好地了解它?！?br /> 1、按材料的組成，我們可以分成：①金屬合金類金屬網格，有銅合金、鉻合金、錫鋅合金、銀合金、金合金、鉬鋁鉬組合合金等；
②金屬化合物金屬網格，有氧化鋅、湨化銀等；
③納米金屬材料類金屬網格，有納米銀絲、碳納米管、石墨烯、納米金屬氧化物等。
2、按圖形分的話，可以分成
①等分矩陣形金屬網格；
②紊亂平鋪形金屬網格。
四、等離子壓印蝕刻工藝的優勢
關于技術本身最后我們來介紹一下等離子壓印蝕刻工藝是怎樣的一種工藝技術。它會通過精密沖壓技術，使用微米級的模具轉移圖形到阻蝕油墨上，再用等離子蝕刻出最終的電子線路。在加工過程中，涉及到了阻蝕油墨涂覆技術、精密沖壓技術、微米級模版制造技術、等離子蝕刻技術等。等離子壓印蝕刻加工技術具有快速、廉價的優點，而且它還不需要苛刻的無塵車間，甚至不需要絕對平整的表面，具有作業方法靈活多變的特點。
與等離子壓印蝕刻相關的工藝技術，在一些半導體器件和光學器件領域，都有應用，是比較通用和成熟的技術系統，所涉及的設備、材料，市場都有比較充分的供應。
五、METAL MESH金屬網格工藝在壓印模版制作方面的應用
目前很多半導體企業，都具備了納米光刻技術與制備工藝，能制作納米級的納米壓印模具。制作納米壓印模具要先通過光學或等離子光刻得到METAL MESH的圖案模版。壓印模具材料的化學前體在模版中固化，聚合成型后從模版中脫離，便得到了所要求的模具。常常要得到的模具是PDMS，接著，PDMS模具浸在含有硫醇的試劑中，然后將浸過試劑的模具壓到鍍金襯底上，襯底可以為玻璃、硅、聚合物等多種形式。另外，在襯底上可以先鍍上一薄層鈦層然后再鍍金，以增加粘連。硫醇與金發生反應，形成自組裝單分子層SAM。印后有兩種工藝對其處理。一種是采用濕法刻蝕，如在氫化物溶液中，氫化物的離子促使未被SAM層覆蓋的金溶解，而由于SAM能有效地阻擋氫化物的離子，被SAM覆蓋的金被保留，從而將單分子層的圖案轉移到金上。還可以進一步以金為掩模，對未被金覆蓋的地方進行刻蝕，再次實現圖案轉移，另一種是在金膜上通過自組裝單層的硫醇分子來鏈接某些有機分子，實現自組裝。
而用METAL MESH金屬網格工藝來制作電容觸摸屏透明導電膜的微米壓印模板形貌是：高度5~10微米，周期也是20~50微米，寬度是1-3微米，對于納米光刻技術來說，制作起來完全沒有難度?！?br /> 觸摸屏工廠所需要做的，只需把你的設計圖樣發給納米光刻加工企業，然后提出你的模版形貌特征，加工企業就可以制作出精美的阻蝕油墨蝕刻圖案壓印模版交付給你使用了。而本文所說的等離子加工工藝，本身也是借鑒復制了納米光刻技術的流程和工藝。
METAL MESH金屬網格工藝設計圖樣時，因為金屬材料的導電率比較高，形成的線路電阻可以做到較低，一般會同時把sensor圖案和外圍連接電路設計在同一層圖層，方便生產加工時一次性加工出來。
組成金屬網格的微米線路方式，一般附著力較弱的金屬層會盡量在容許寬度內填充滿線路，做到最大的圖形面積，這個時候就需要在導電圖形面積、產品透過率、光線干涉條紋上做出平衡。
如果是附著較強的導電漿料，則可以采用能消除干涉條紋的紊亂型微米線路。但是導電漿料的導電率相對較低，為了保證足夠低的電阻，就得在圖案密度和產品霧度上做出平衡。
在目前METAL MESH金屬網格工藝設計圖樣設計中，微米線路布線方式，在光學上決定了最終產品的光學干涉條紋以及霧度。

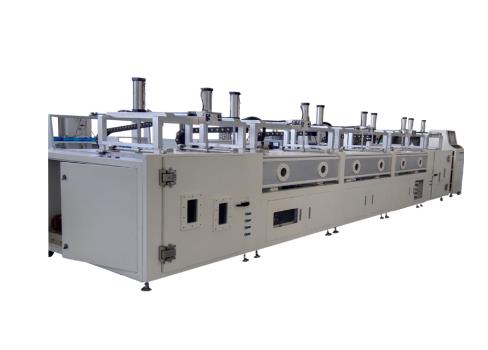

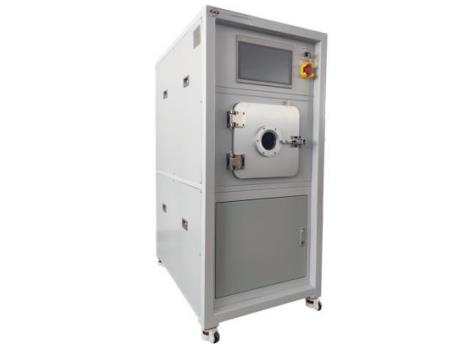

昆山普樂斯電子13年專注研制等離子清洗機，等真空離子清洗機，等離子表面處理設備，常壓大氣和低壓真空型低溫等離子表面處理設備，大氣低溫等離子表面處理系統，大氣常壓收放卷等離子表面 設備處理的國家高新技術企業，普樂斯嚴格執行ISO9001質量體系管理，生產的等離子清洗機通過歐盟CE認證，為電子、半導體封裝、汽車、yi療等領域的客戶提供清洗、活化、刻蝕、涂覆的等離子表面處理解決方案，是行業內值得信賴的等離子清洗機廠家。如果您想要了解關于產品的詳細內容或在設備使用中存在疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一 服務熱線400-816-9009，普樂斯隨時恭候您的來電！
