如何驗證等離子清洗機射流與DBD放電的關系？實驗裝置是什么樣的？

來源：普樂斯瀏覽：次發布日期：2019-11-07 08:51【大中小】

文章導讀：關于等離子清洗機射流放電有兩種主要的觀點，那么等離子體射流放電與DBD放電之間究竟有無聯系？其實，我們能夠借助實驗來進行認證，我們先來看看所需要的實驗裝置：

您覺得等離子體射流是由DBD放電形成的，之后借助某種機制從石英管內傳輸?shù)酱髿庵械哪?？亦或是覺得等離子體射流與DBD放電不相干，等離子體射流其實是由高壓電極邊緣的電暈放電形成的呢？以上其實是關于等離子體射流的兩種主要的觀點，哪一種是正確的？等離子清洗機射流放電與DBD放電之間有什么樣的聯系呢？其實，我們能夠借助實驗來進行認證，話不多說，接下來就讓我們先來看看所需要的實驗裝置是怎樣的呢？

如何驗證等離子清洗機射流與DBD放電的關系？實驗裝置是什么樣的？-普樂斯

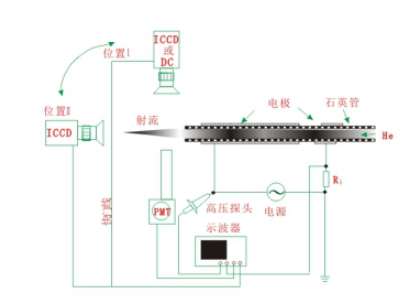

實驗裝置上圖所示，石英管外徑0.35cm、內徑0.2cm,電極寬度均為5cm間距為3cm;高壓電極邊緣距石英管出口2cm,氦氣流量200SLH,正弦波電源頻率17kHz。兩支光電倍增管（T1,T2)分別置于高壓電極的兩側，距電極邊緣0.5cm。示波器同時記錄下光電倍增管的光電流信號以及放電時的電流、電壓信號。

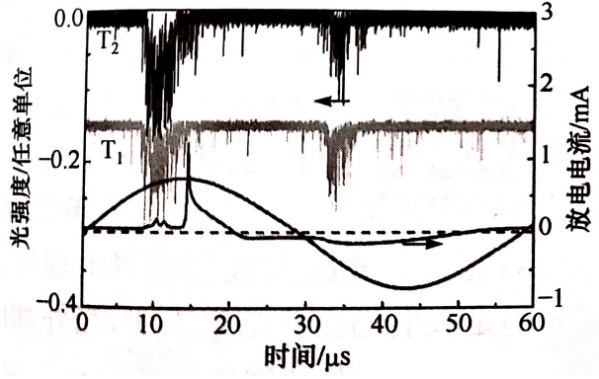

借助該實驗裝置，我們能夠得到在外加電壓約為2.25kV時放電形成的光信號以及電壓、電流的時域變化的曲線如下圖：

從電流曲線能夠看得出，這時候放電處在流注模式。T1、T2光信號曲線在正半周和負半周都基本上是重合的。正半周時，光信號的前沿超前電流脈沖信號前沿約5μs。這一結果表明，射流區的等離子體并不是由電極間放電形成再經過氣流傳輸而出的，由于電極兩側的輝光信號沒有時間差；也就是說高壓電極兩端分別獨立地形成了氣體擊穿，并分別向兩側傳輸。
